YZL-Ⅲ隔火型油烟净化风机产品简介

一、简介

我公司研制的YZL-Ⅲ隔火型油烟净化风机是集通风、油烟净化及隔火为一体，三效和一，在收集烟气的同时即可将其净化。风机的机壳、叶轮及安装方式设计独特，性能稳定，净化效率。科技成果评估鉴定指出：“该项产品构思新颖，总体技术水平具有一定的创新，达到国内水平。该项产品符合当前环保产品发展的趋势，适用于油烟污染控制的需要，市场前景广阔，具有较大的推广价值。”

YZL-Ⅲ隔火型油烟净化风机是根据空气净化理论、空气动力学理论及噪声与振动控制理论，在分析现有油烟净化装置和风机的性能特点的基础上，经多年的研究和试验完成的。经过多家餐饮单位的长时间运行，表明，无论是大、小型号采取哪种安装方式，该产品均存在性能稳定、运行阻力低、噪声振动小、能耗低、净化效等优点，为用户提供了更好的选择。

本系列产品专业用于宾馆、饭店、企事业单位等灶间排烟净化，同时也可用于其它需要对烟、气进行净化吸收的场合。

二、结构示意图

三、结构原理

本净化风机外形设计为圆筒状，与管道协调统一，其净化机理等同于加压水式文丘里洗涤器，它是通过叶轮旋转形成速含油烟气流，并在其中喷水，使油粒撞击并黏附在所生成的液滴上而被捕集。

本产品结构由风系统和水系统组合而成。在风机叶轮的前端，利用水泵将循环水加压至叶轮中心部，由于风机叶轮高速旋转，水将呈辐射状分布于叶轮上方。此时油烟气体运动方向与水运动方向相互垂直，细小的水雾与油烟冷凝物混合，当混合物经过叶轮叶片时受到叶片的高速撞击，油烟冷凝物便被乳化，与水混合在一起。混合物离开叶轮后，进入脱水器，并通过脱水器的作用与空气分离。由于机械乳化的作用，风机叶轮及机壳内能够保持清洁，循环洗涤液中无须再加洗涤剂，系统即可达到免清洗的目的。另外，由于乳化的作用，逃逸的油烟粒子为水包油型，粘附在管壁上的乳化液滴的水分蒸发后，水中的钙镁粒子将油烟粒子包住形成不易燃的灰分，从而了火焰的形成。为了有助于油水分离，使洗涤液在水箱停留时间大于15分钟，水箱一般设计为隔油型，废油定期回收利用。

四、产品特点

1)   集通风、油烟净化及隔火为一体，三效和一，前端安装，可使排油烟管道及风口长期不用清洗，并无污染及火患之忧，油烟净化效率达99%以上。

2)   可选用灶台废水和洗碗废水作为循环洗涤液，并可实现自动上水，自动排污。由于废水中含有大量的过剩清洗剂，能使设备长期保持清洁，系统免清洗，运行稳定，阻力低。

3)   系统结构设计合理，在装配上应用了很多噪声与振动控制技术，设备噪声振动小。

4)   安装变频器调整不同状态下的负荷，可使能耗大幅度降低，性能参数表中的风压、风量非满负荷时的参数，在变频器的配合下还有30～40%的上下调整余地。

5)   耐高温性能良好，符合GA211-1999消防排烟风机耐高温试验方法，在烟气温度>280℃时仍能连续长时间运转。

6)   安装位置可全部在室内安装，而不占地面位置，并可直接经百叶窗排至室外，而无须外墙管道，做到市容、环保、消防同时达标。

7)   为了保证设备稳定有效运行，本系统设计了水泵与风机联动控制，水泵停止供水风机停止运行。

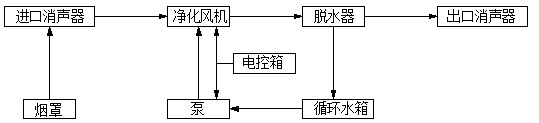

六、系统流程图

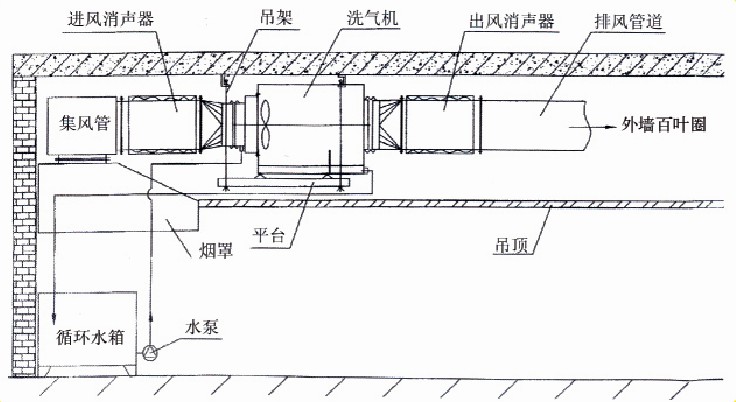

八、常规安装示意图

五、性能参数表：

风 机    型 号	功率    (kw)	风量    (m3/h)	风压    (Pa)	水箱容积    m3	配套电机    (B5)-4级	重量    (kg)
4.5	2.2	5973～3343	261～619	0.18	Y100L1-4	180
5	3	8184～4581	323～764	0.18	Y100L2-4	240
5.5	4	11512～6444	405～959	0.18	Y112M-4	260
6	5.5	14160～7926	465～1101	0.18	Y132S-4	300
6.5	7.5	18003～10077	545～1292	0.275	Y132M-4	360
7	11	23616～12978	961～1643	0.275	Y160M-4	460
7.5	15	29045～15961	1103～1886	0.275	Y160L-4	550
8	18.5	32076～19158	1414～2043	0.275	Y180M-4	600
9	30	45670～27277	1789～2585	0.468	Y200L-4	720
10	55	62648～37417	2209～3192	0.468	Y250M-4	820

七、净化设备操作规程
1. 设备安装后，水池中应及时补水，水源属自来水，由浮球阀控制，形成自动补水。
2. 如浮球失控应立即更换或关闭自来水阀门，以免造成不必要的浪费。
3. 自来水临时停供时，应注意人工加水至浮球阀正常控制时的水位，保证风机和水泵的循环用水。
4. 如有管路漏水现象，可关闭上水阀门，不影响风机正常排风，故障排除后打开阀门，水泵向风机供水。
5. 首次使用前应向水箱内加250-300克洗涤液，然后每周须清理1次水面上的油污及补加150克洗涤液，使叶轮及机壳内能够保持清洁，系统即可达到免清洗的目的。
6. 本产品属排风、净化、隔火三效一体，在运行时要保证不能缺水，即风机带水运行，这样即达到环保要求，又能把烟气温度降低，从而使电机及设备的使用寿命延长。
7. 沉于水箱箱底的油泥污物，每10至15应排出污水，彻底清洗，然后再加入新水，正常使用。
8. 水泵、风机是连锁控制保护系统。
9. 如发生缺水和异常响声应及时停机，进行检修处理。
八、注意事项
1. 净化设备启动前首先检查水箱中的水是否补满。
2. 水箱使用后，应定期排污。
3. 设备运行中，不可随意调制变频器的频率，若要调整应严格按照其说明书规定操作。
4. 设备在运行时要保证不能缺水，即风机（洗气机）带水运行，能达到环保要求，使电机及设备的使用寿命延长。
5. 设备在运行中要随时注意水箱的水循环连接，以免水泵空转损坏。
6. 水泵与洗气机联动，洗气机停止时，指示灯显示为红色。
